2 Seiten Komplettbearbeitung
Innovative Technologien von OptoTech
Die 2 Seiten Komplettbearbeitung von Linsen in den OptoTech Schleifmaschinen läuft nach folgenden Bearbeitungsschritten ab:
- Vorschleifen Seite 1
- Feinschleifen Seite 1
- Übergabe der Linse an ein zweites Spindelpaar
- Vorschleifen Seite 2
- Feinschleifen Seite 2
- Randbearbeitung (Durchmesser, Schutzfasen)
Ein Magazin bevorratet die Rohlinsen, in der Regel Presslinge, die Schleifmaschine führt die komplette Geometriegebung durch und die polierfähig bearbeitete Linse wird abschließend wieder im Magazin abgelegt.

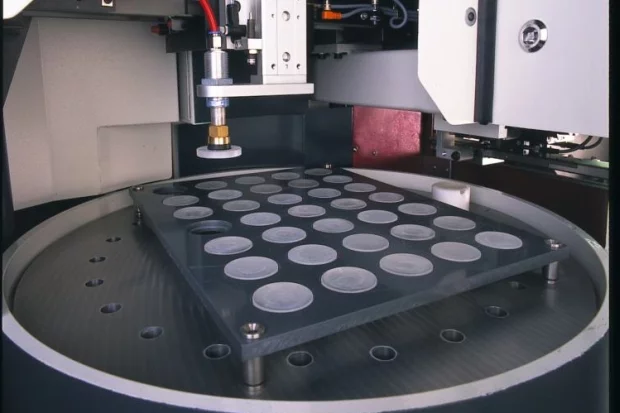

Vollautomatisiertes Ladesystem
Grundlage dieser Technologie sind Schleifmaschinen mit vier Spindeln, die mit KombiTools (siehe auch Technologie Kombi Werkzeuge) ausgerüstet werden. KombiTools sind eine Kombination aus Vorschleif- und Feinschleifwerkzeug, die zusammen mit einem Zentrier- werkzeug in ein einziges Werkzeug integriert werden. So können in der Schleifmaschine das erste Spindelpaar die erste Linsenseite, das zweite Spindelpaar in inverser Anordnung die zweite Linsenseite bearbeiten. Die Bearbeitung des Linsenrandes kann je nach Linsen- geometrie zusammen mit der ersten oder der zweiten Seite erfolgen. Mit diesem Konzept lässt sich der Aufwand für das abschließende Zentrieren auf separaten Zentriermaschinen minimieren. Teilweise kann das Zentrieren sogar ganz entfallen.

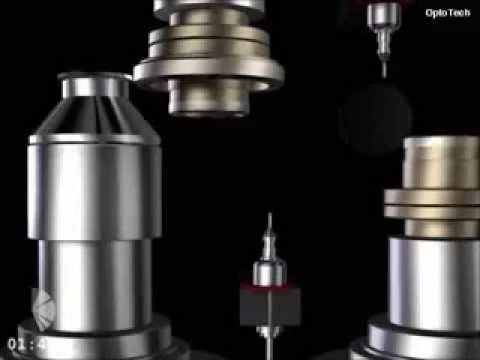

Arbeitsraum einer Schleifmaschine für Komplettbearbeitung
Die Komplettbearbeitung einer Linse beim Schleifen legt es natürlich nahe, dieses Konzept auch auf die Poliermaschine zu übertragen. Auch hier kann mit einem KombiTool und einer inversen Anordnung in der Poliermaschine die Linse komplett, das heißt beidseiteig poliert, bearbeitet werden.
Mit diesem Konzept, bestehend aus einer Schleifmaschine und einer Poliermaschine, jeweils ausgestattet mit Technologie zur Komplettbearbeitung, wird die Fertigung von Linsen in nennenswerten Stückzahlen auch an hiesigen Standorten ermöglicht. Die Fertigungslinie ist vollautomatisiert und verfügt über alle Merkmale einer Schnellbearbeitungslinie, wie Schleifen mit Ringwerkzeugen, Polieren mit Folienwerkzeugen, etc.
