SPK 80 CNC

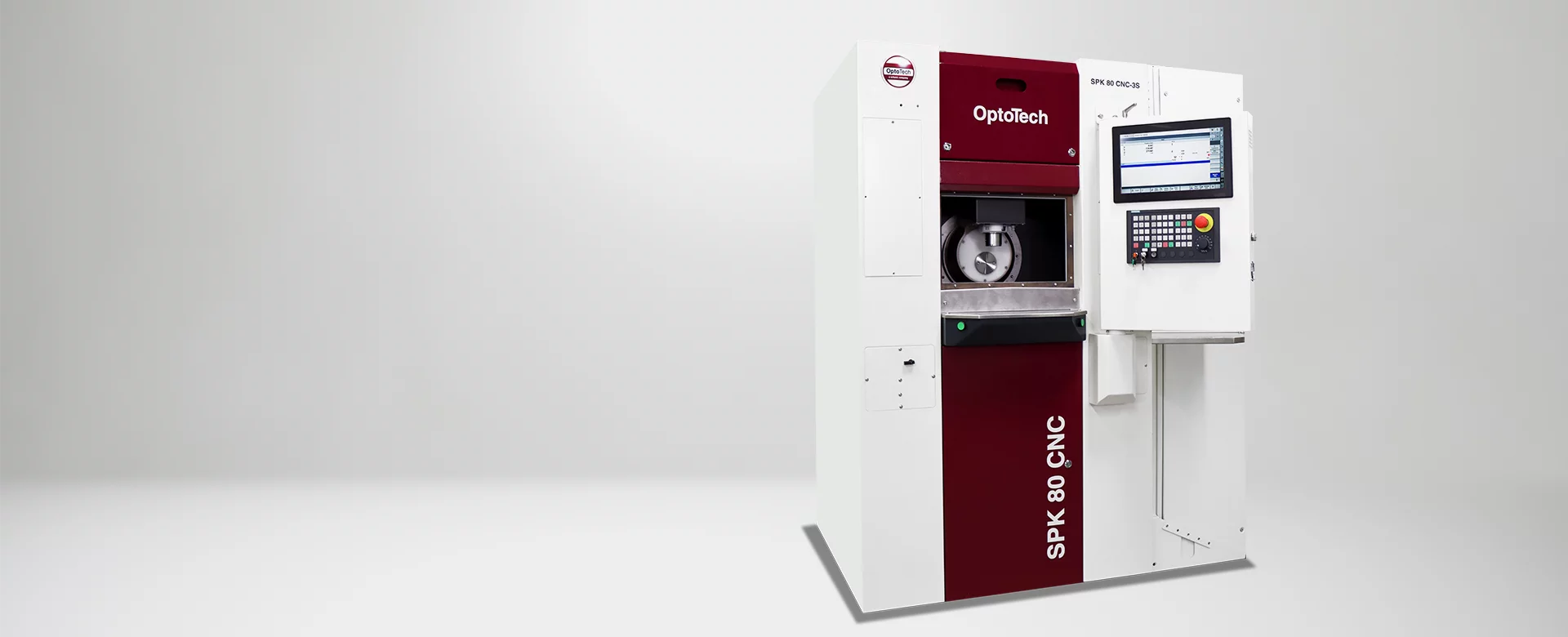

Die Poliermaschine SPK 80 CNC ist eine Allround-High-End-Maschine zum hochpräzisen Polieren verschiedenster optischer Komponenten. Die SPK 80 CNC ist die perfekte Ergänzung zu unserer Schleifmaschine SM 80 CNC-TC und liefert eine ausgewogene Zykluszeit für Schleifen und Polieren.

Feinoptik

CNC

Polieren

PDF Download

Kontaktanfrage

Highlights

Poliermaschine zum Polieren mit Polierwerkzeugen und Feinstschleifen mit Pelletwerkzeugen
3-spindlige Maschine inklusive Abrichtspindel
CNC-gesteuerte Y-Achse zur Kreuzschliffverstellung während dem Abrichtprozess
Schwenkwinkel -90° bis 75°
Kühlmittelkontrolle
Vorbereitung für Filterabsauggerät
Siemens Sinumerik One CNC-Steuerung mit OptoTech Benutzeroberfläche

Prozessmerkmale

Technologien:

AST (Advanced Setup Technology, auch bekannt als: Touch Setting)
Multi-Tool-Konzept

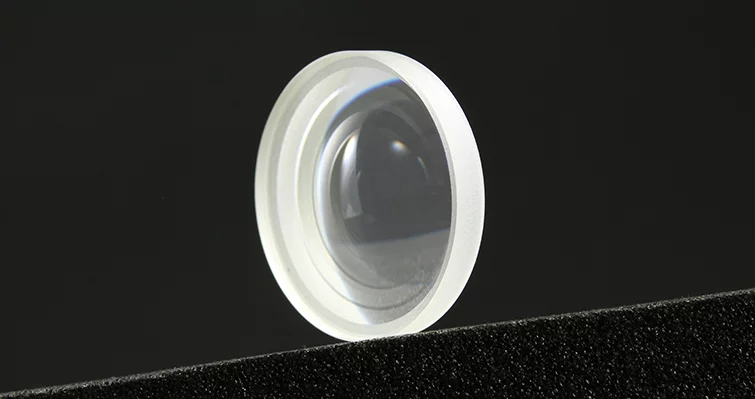

Polieren von optischen Komponenten

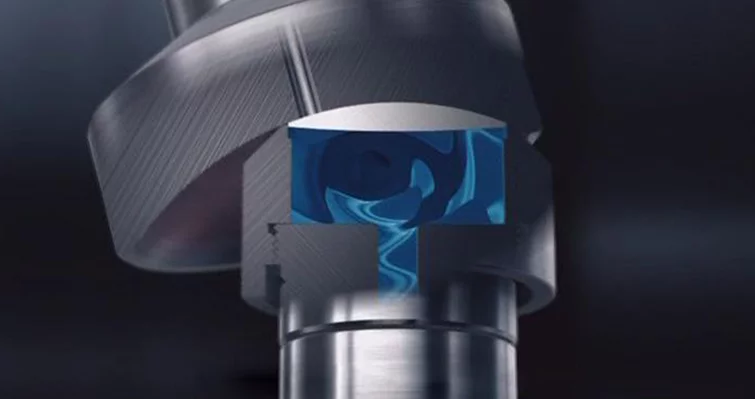

HydroSpeed Technologie für optimale Polierergebnisse und Polieren ohne Schutzlack
Kugelstiftbearbeitung für Optiken mit hoher Apertur

Optionen

Ferndiagnose
Poliertanks und Kühler für Poliertanks
Filterabsaugvorrichtung
Vakuumgerät
Regelbares Vakuum
Maschinenintegrierte Antriebskühlung

Technische Daten

	SPK 80 CNC
Anwendung	Poliermaschine mit sehr breitem Anwendungsspektrum
Arbeitsbereich Durchmesser	5 mm - 80 mm
Verfahrweg B	-90 ° - 75 °
Verfahrweg X	0 mm - 230 mm
Verfahrweg Y	-3 mm - 3 mm
Verfahrweg Z	0 mm - 110 mm
Anzahl der Achsen	4 (X, Y, Z, B)
Steuerung	Siemens Sinumerik One
Werkstückspindel	Drehzahl: 0 - 2.000/min; Antrieb: AC-Servo-Technik; Anschluss: HD 25
Werkzeugspindel	Drehzahl: 0 - 3.000/min; Antrieb: Motorspindel-Direktantrieb; Anschluss: HD 25
Vakuum	-0.7 bar
Druckluft	5 bar
Strombedarf (andere auf Anfrage)	7 kW / 400 V / 50/60 Hz
Abmessungen	Breite: 1500 mm, Höhe: 1900 mm, Tiefe: 1350 mm
Gewicht (ca.)	2000 kg; ohne Lader
Disclaimer	Änderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
