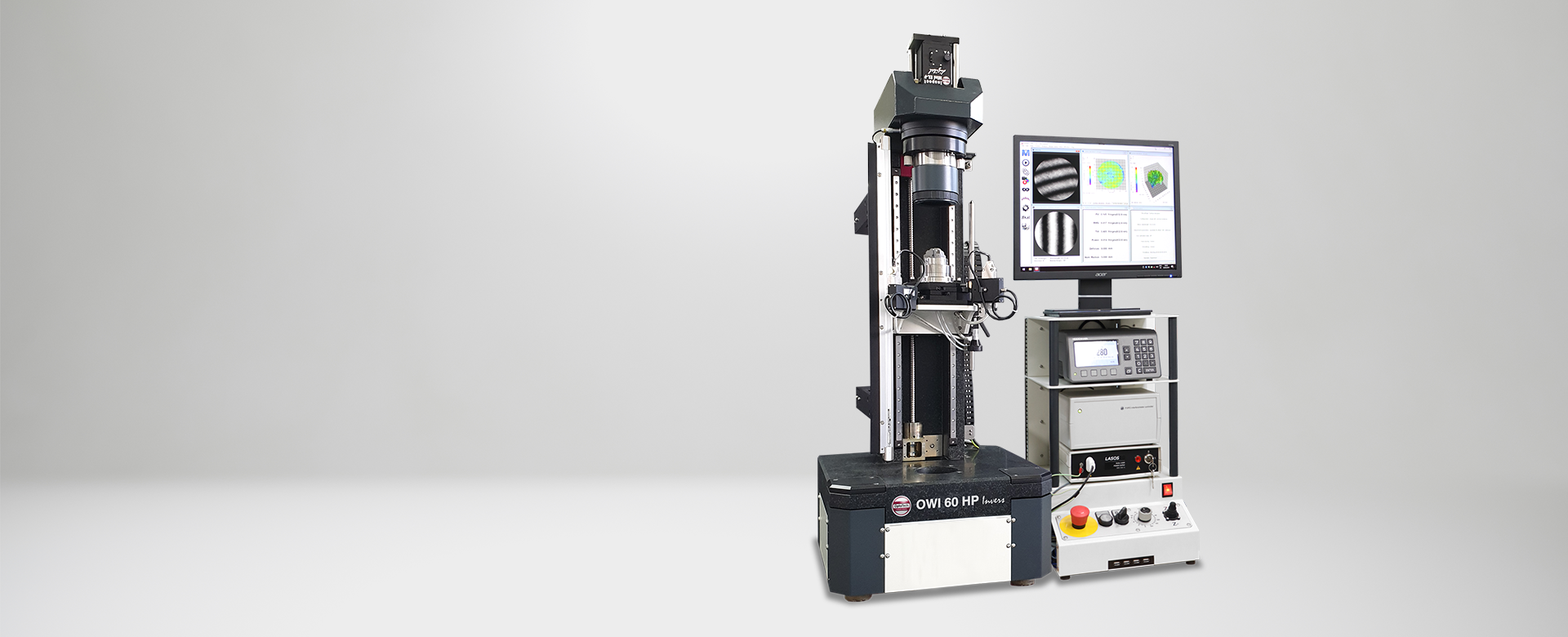

OWI 60 HP Invers

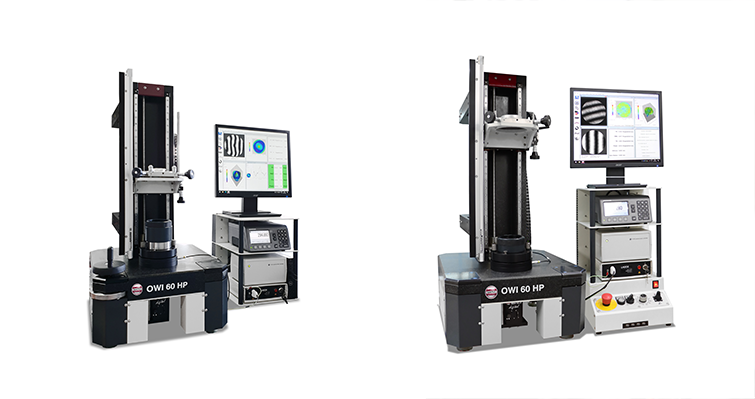

Die kompakten Fizeau Werkstattinterferometer OWI 60 HP und OWI 60 HP Invers sind ideale Geräte für das Vermessen von optischen Bauteilen. Zahlreiche Optionen ermöglichen die Anpassung der Messgeräte an individuelle Messaufgaben.
Metrology
Formmessung
Interferometrisch
Radienmessung
Kontaktanfrage
Highlights

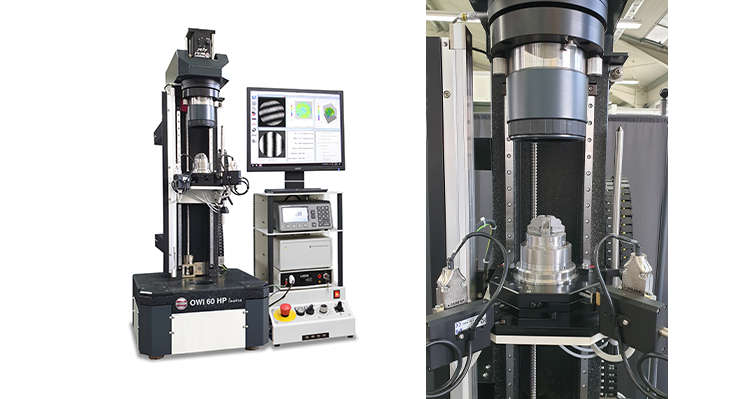

- Aufbau des Interferometermoduls: Position der Z-Achse ist invers und auf den Granittisch gerichtet. Ideal zum Messen von Optiken auf Trägern.
- Ideales Gerät für das Vermessen von sphärischen Bauteilen. Zahlreiche Optionen ermöglichen die Anpassung an individuelle Messaufgaben.
- Messbereiche für Mikrooptiken bis Ø 60mm sowie Optiken im 4“ Bereich
- Kompakter Aufbau für den Einsatz in der Produktion
- Vibrationsdämpfende Granitplatte, freischwingend auf 4 passiven Luftdämpfungselementen
- Alle Achsen mit spielfrei vorgespannten Wälzkörperführungen für hohe Radienmessgenauigkeit
- Ein umfangreiches Baukastensystem erlaubt eine ideal auf den individuellen Einsatz abgestimmte Konfiguration aller Achsen hinsichtlich Lagerung (wahlweise Gleit- oder Kreuzrollenlager) sowie Tischantrieb (manuell oder motorisch) über Kugelrollspindel
- OptoTech Interferometermodul Inspect Mini EL-F digital mit 60mm Strahlaufweitung
- Verwendung von hochwertigen OptoTech 60mm Objektiven, die das Messen von Mikrooptiken mit einer λ/20 Messgenauigkeit
- Integrierte digitale Wegmesseinrichtung (Heidenhain Glasmaßstab) mit Auflösung 1µm
Systemvorteile
- In Kombination mit den hochwertigen OptoTech 60 mm Obejktiven bietet es den idealen Messbereich für Mikrooptiken bis zu Ø 60mm mit einer Messgenauigkeit λ/20
- Inversanbau des Interferometermoduls geeignet zur Messung von Tragkörpern
- Einfach in der Handhabung mit sehr kurzen Messzyklen
- Keine Beschädigung der Prüflingsoberfläche. Sicherer und präziser als Probegläser.
Optionen
- Phasenschieber und Softwareauswertung OptoTech μShape OWI für höchste Genauigkeit und Protokollierung
- Aufrüstung auf 2. Messtisch zur Messung optischer Systeme im Durchlicht oder Asphären (CGH)
- Asphärenmessung mit individuellen CGH
- Laser-Messsystem in optischer Achse zur hochpräzisen Radienmessung
- Fizeau Interferometerobjektive 60mm in Standardgenauigkeit λ/10 oder λ/20
- Alle Achsen können optional motorisiert werden

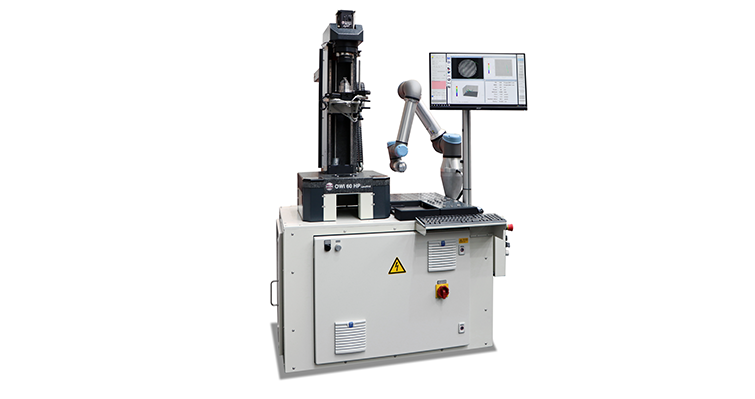

- OWI 60 HP-A Invers: Automatisierte Version mit motorisierten Achsen und automatischer Radien- und Formmessung optischer Komponenten. Verschiedene Kombinationen mit zusätzlichem Laderoboter verfügbar für UR5e/Palettensystem oder Förderband.
