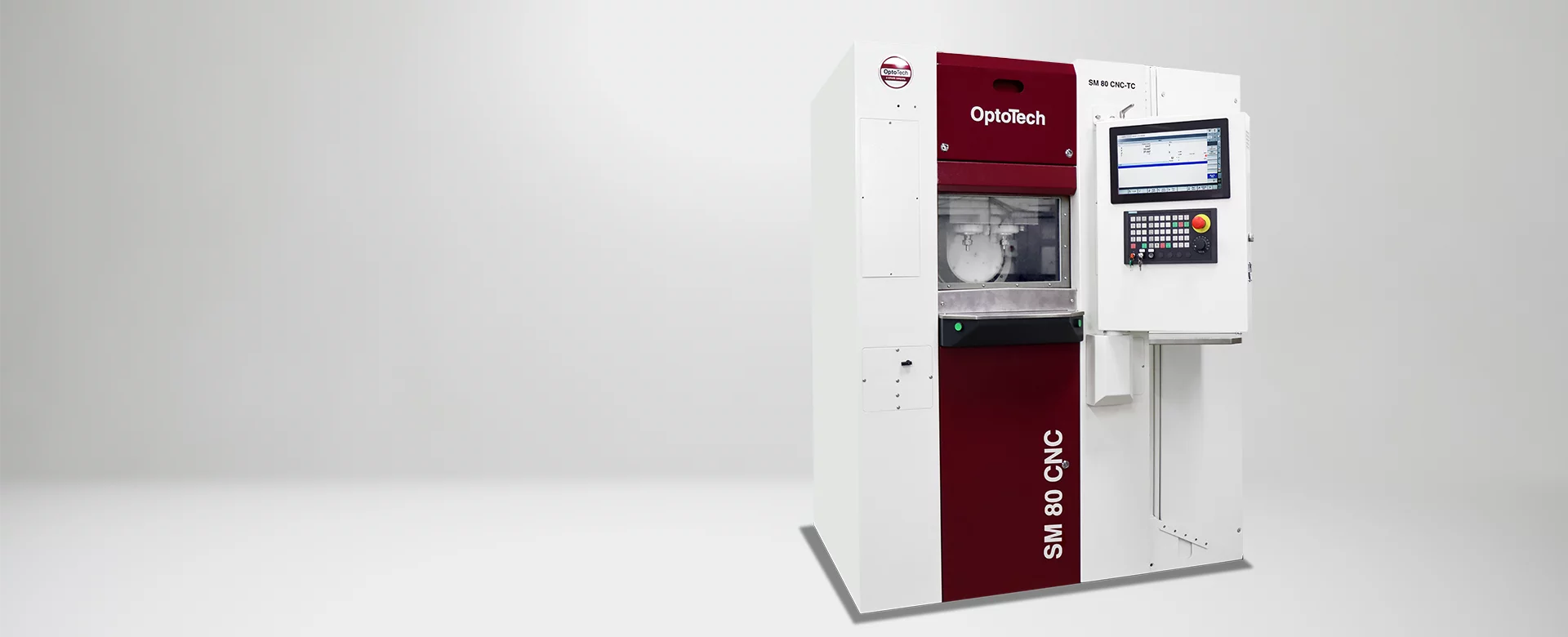

SM 80 CNC-TC

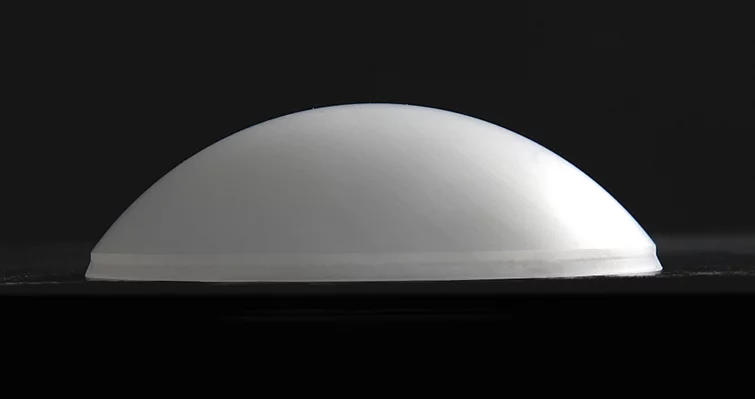

Die OptoTech Präzisionsschleifmaschine SM 80 CNC-TC ist perfekt geeignet für die flexible und universelle Fertigung sphärischer und asphärischer optischer Komponenten. Die Maschine ist in speziellen Konfigurationen für Micro Optics und Makro Optics erhältlich und gewährleistet eine optimale Performance, die auf die spezifischen Anforderungen der jeweiligen Anwendung zugeschnitten ist. Die SM 80 CNC-TC ist die ideale Ergänzung zu unserer CNC-Poliermaschine SPK 80 CNC und bietet eine ausgewogene Zykluszeit für das Schleifen und Polieren.
Feinoptik
CNC
Schleifen
Kontaktanfrage
Highlights
- Schleifmaschine zum Vor- und Feinschleifen mit Topfschleifwerkzeugen, sowie der Rand- und Planbearbeitung mit Formscheiben

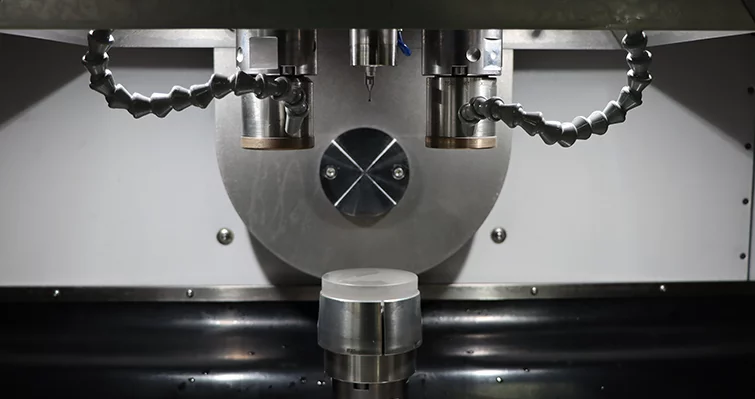

- 3 Spindeln (1x Werkstückspindel, 2x Werkzeugspindeln)
- Alle Werkzeugspindeln mit Direktantrieb
- Kühlmittelüberwachung
- Vorbereitung für Filterabsauggerät
- Siemens Sinumerik One CNC-Steuerung mit OptoTech Benutzeroberfläche
Prozessmerkmale
Technologies:
- AST (Advanced Setup Technology, auch bekannt als: Touch Setting)
- Radiusbearbeitung
- 3D-Schleifen zur optimalen Ausnutzung des Schleifwerkzeugs
- Randbearbeitung: Durchmesserbearbeitung mit unterschiedlicher Kinematik; Anfasen mit unterschiedlicher Kinematik
Optionen
Optionen:
- C-Achse
- Automation (SR 80 or RPL 80)
- Bearbeitung komplexer Randgeometrien mit OptoEdge
- Bearbeitungs von asphärischen Optiken
- Fernwartung
- Messtaster oben zum Messen von Mittendicke und Durchmesser
- Messtaster unten
Zusatzaggregate (optional erhältlich):
- Behälter für Kühlschmiermittel (mit oder ohne Zentrifuge)
- Kühler mit Kühlmittelbehälter
- Absaugung mit Kühlmittelrückführung
- Vakuumaggregate
