VISTA

Die VISTA ist speziell für die Erkennung und Lokalisierung von Defekten an Brillengläsern konzipiert. Das automatische System erkennt ein umfassendes Spektrum unterschiedlicher Fehlerkategorien. Big-Data-Erfassung ist integriert.

Brillenoptik
Messen
Automation
Kunststoff

Highlights

  • Optisches System überprüft die Oberfläche nach Unregelmäßigkeiten und lokalisiert zuverlässig Defekte, die für das menschliche Auge nahezu unsichtbar sind (minimale Defektgröße < 50 μm)
  • Modernste Berechnungsalgorithmen führen zu einer minimalen Auswertungszeit

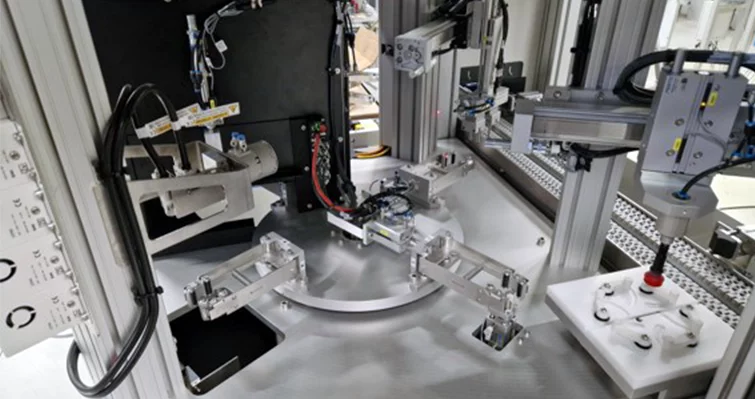

  • Das optimierte Maschinendesign ermöglicht das gleichzeitige Handling von bis zu 4 Gläsern und sorgt so für maximale Produktivität
  • Big-Data-Erfassung integriert
  • Konfigurierbare Fehlerzonen (unterschiedliche Anzahl und Fehlergröße pro Zone) zur Anpassung an den individuellen Qualitätsstandard
  • Unterscheidung zwischen Helligkeits-, Streu- und Ablenkfehlern
  • Erkennt ein umfassendes Spektrum unterschiedlicher Fehlerkategorien: Kreisförmige Drehstrukturen, Polierfehler, Flecken, Kratzer und Löcher, Glasbruch und -risse, Splitter, Kantenschattierungen
  • Beosnders für die Erkennung von Beschichtungsfehlern optimiert, wodurch sich das System für die Qualitätskontrolle nach dem Beschichtungsprozess geeignet (Partikel und Einschlüsse unter der Beschichtungsschicht, Inkonsistenzen in der Beschichtungsschicht)
  • Neues Designkonzept verbindet Funktionalität mit modernem Look
  • Minimaler Platzbedarf und offenes System ermöglichen eine einfache Integration in jede bestehende Produktion
  • Vision System der AC VISTA GmbH
VISTA
Anwendung

Automatisches Messsystem für die Erkennung von kosmetischen Defekten auf Brillengläsern

Glasdurchmesser40 mm - 90 mm
Brillenglas TypenHalbfertige, bearbeitete und beschichtete Gläser
Kameratyp5 megapixel
GlasmaterialAll organic Materials
Minimale Defektgröße< 50 μm
Produktivität300 lenses/h
AbmessungenBreite: 1340 mm, Höhe: 2200 mm, Tiefe: 1800 mm; inkl. Handling
Gewicht (ca.)600 Kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
