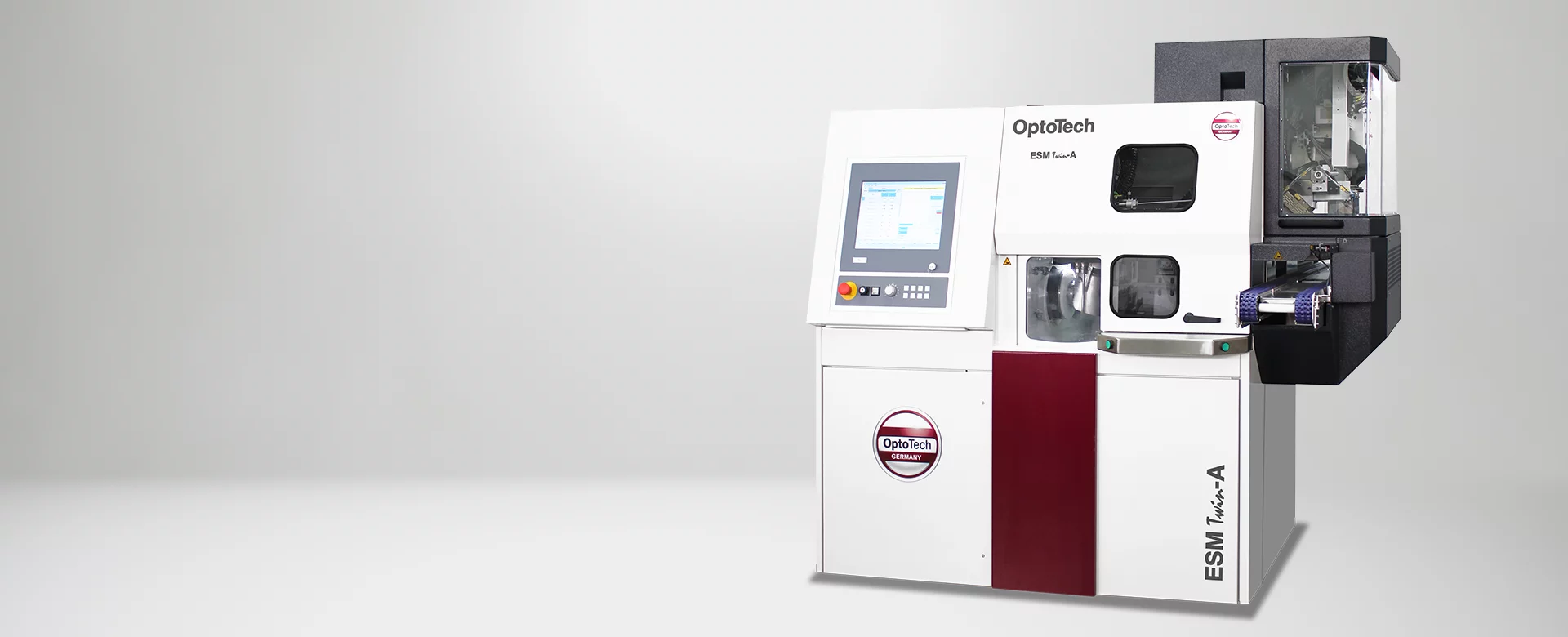

ESM Twin-A

Die neue digitale Oberflächenbearbeitungsmaschine ESM Twin-A ist die ideale Ergänzung zu unserer FLASH Twin-A. Durch den Einsatz von 2 Frässpindeln ist die ESM Twin-A in der Lage, 2 Freiformflächen gleichzeitig zu bearbeiten. Die erheblich gesteigerte Drehzahlen der Werkzeugspindeln, kombiniert mit einem hochwertigen Antriebskonzept, führen zu einer deutlichen Verbesserungen in Qualität und Quantität.

Brillenoptik
Fräsen / Drehen
Automation
Kunststoff
Jetzt anschauen
Schließen

Video

AllgemeinHighlightsProzessmerkmaleOptionenTechnische Daten
PDF Download
Kontaktanfrage
Kontaktformular


Kontaktanfrage

Highlights

  • Deutlich gesteigerte Geschwindigkeit der Spindeln, kombiniert mit hochwertigen Antriebskonzept führt zu signifikanten Verbesserungen in der Oberflächenqualität und der Ausbringungsmenge

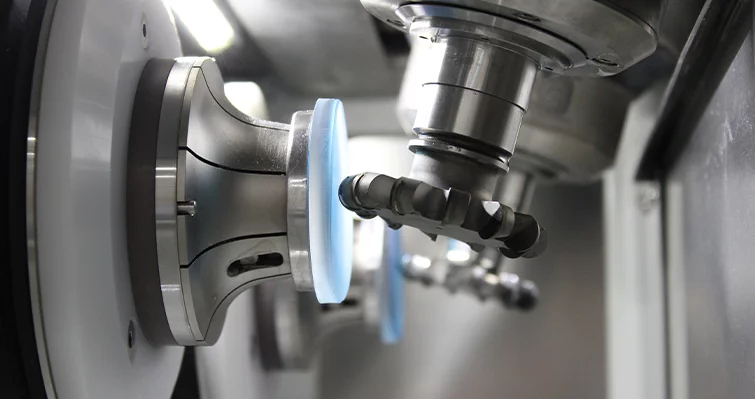

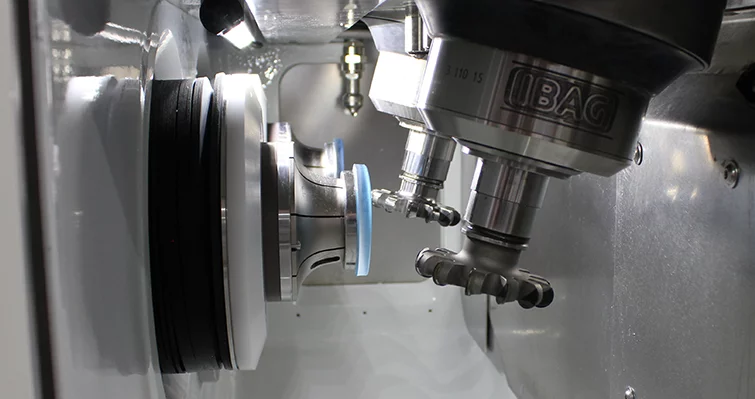

  • 2 Gläser werden von 2 simultan arbeitenden Fräswerkzeugen bearbeitet

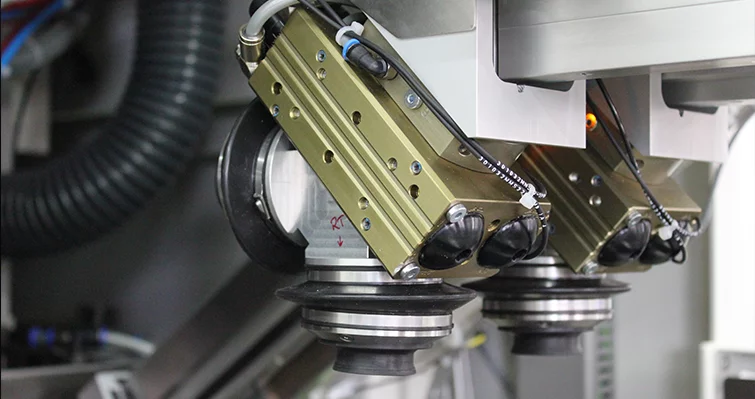

  • Optimierte automatische Ladeeinrichtung für kürzeste Durchlaufzeiten
  • Nahezu vibrationsfrei
  • Ideale Vorfräsmaschine für die FLASH Twin-A

Prozessmerkmale

Anwendungsbreiche: Für progressive, sphärische, torische und atorische Gläser mit prismatischen, konvexen oder konkaven Flächen aus organischen Kunststoffen (CR 39, Polycarbonat, Trivex)

Optionen

Kühlmittelbehälter, Barcode Handscanner, Fernwartung, LAN-Verbindung

Technische Daten
ESM Twin-A
Anwendung

Digitale Oberflächenmaschine zum Vor-Fräsen

Arbeitsbereich Radius cvFräsen -12 dpt.
Arbeitsbereich Radius cxFräsen +30 dpt.
Glasdurchmesser51 mm - 85 mm
Anzahl von Fräswerkzeugen2
SteuerungBeckhoff hochauflösende Echtzeit-Bahnsteuerung 15“ Touchscreen mit interaktiver Benutzeroberfläche
GlasmaterialAll organic Materials
Produktivität60 lenses/h - 200 lenses/h; je nach Prozess
WerkzeugeFräser: Profilfräser PKD ø66mm R6 HSK

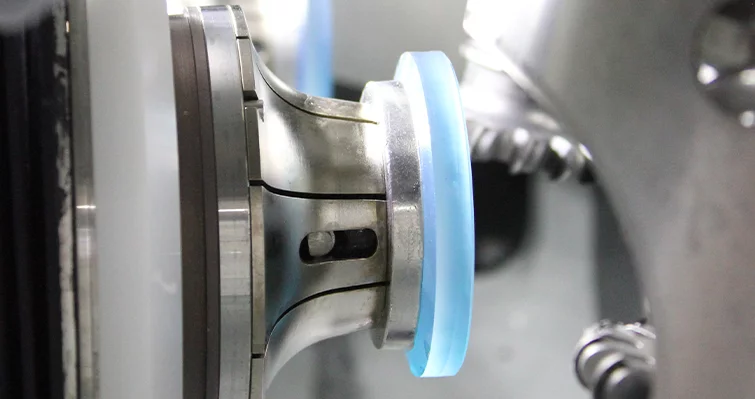

WerkstückspindelnAntrieb: Direkt angetrieben mit hochpräzisem Kugellagerkonzept; Anschluss: Spannzangenfutter ø43 mm DIN 58766
Druckluft6 bar
Strombedarf (andere auf Anfrage)400 V / 50 Hz
AbmessungenBreite: 1944 mm, Höhe: 1955 mm, Tiefe: 1886 mm
Gewicht (ca.)1900 Kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
