SWARFMASTER

Die Produktion von RX-Gläsern der Zukunft wird alle Abläufe und Prozesse maßgeblich verändern. Als Einstiegskonzept in die automatische Rx-Fertigung 2.0 hat OptoTech den neuen SWARFMASTER zum Hochleistungs-Vorschleifen von mineralischen und organischen Gläsern (torisch und Freiform) entwickelt. Durch die Trennung von Vor- und Feinschleifprozesse optimieren Sie Ihre Produktion und steigern letztendlich die Leistung und Qualität Ihre Oberflächenbearbeitungsmaschinen für Mineralgläser, Glass Molds  sowie organischen Gläsern.

Brillenoptik
Fräsen / Drehen
Automation
Kunststoff
Mineralglas
Jetzt anschauen

Highlights

  • Der SWARFMASTER ist die indeale Vorschleifmaschine für alle Feinschleif- und Drehmaschinen (Mineral- oder Kunststoffgläser)
  • Signifikante Steigerung der Schleif-, Dreh- und Polierkapazität durch den SWARFMASTER
  • Kann verwendet werden, um ältere, bereits vorhandene traditionelle Mineral-Vorschleifmaschinen zu ersetzen
  • Einsatz von Hochleistungswerkzeugen (Diamantschleifscheibe Ø66 R4 für Mineral-Gläser und PKD-Werkzeug ø66mm R6 HSK mit 15 Schneiden für Kunststoffgläser)

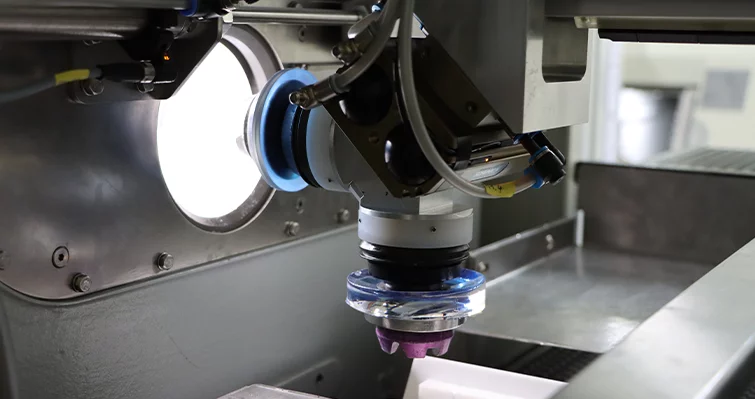

  • Automatisches Werkzeugspannsystem und optimiertes Handlingmodul für schnellen Werkzeugwechsel
  • Modularer Aufbau der wichtigsten Serviceteile für schnellste Wartung

Systemvorteile

  • Gesamtoptimierung der Produktionsleistung
  • Kapazitätserhöhung
  • Verbesserung der Leistung und Qualität von Oberflächenbearbeitungsmaschinen

Prozessmerkmale

Anwendungsbereich: Mineralische Brillengläser, Glasformen und organische Brillengläser. Backside Progressives; Atorisch; Individuell; Frontside Progressives; Standardtorisch; Blended Lenses

  • Freiform-Vorschleifen von bis zu 60 Mineral-Gläsern/h (abhängig vom Produktionsmix)
  • Freiformfräsen von bis zu 200 Kunststoffgläsern/h (abhängig vom Produktionsmix)

Optionen

  • Automatische und manuelle Version mit kleinstem Platzbedarf verfügbar
  • Barcode-Handscanner
  • Ferndiagnose
  • LAN-Verbindung
SWARFMASTER
Anwendung

Vorschleifsystem für Standard-Rx- und Freiformlinsen

Arbeitsbereich Radius cx+30 dpt.
Arbeitsbereich Radius cxMineral: bis zu -16 dpt. (Index 1.523)
Arbeitsbereich Radius cxOrganisch: bis zu -15 dpt. (bis zu -22 dpt. with Ø45mm PKD-Werkzeug))
Glasdurchmesser40 mm - 85 mm
SteuerungBeckhoff hochauflösender Echtzeit-Endlospfad Steuerung 15“ Touchscreen mit interaktiver Benutzeroberfläche
GlasmaterialAll Material
Produktivität200 lenses/h - Kunststoffgläser (abhängig von Produktionsmix)
Produktivitätbis zu 60 Gläser/h - Mineralglas (abhängig von Produktionsmix)
WerkzeugeMineral: Diamantschleifscheibe Ø66 R4; Organisch: PKD-Werkzeuge Ø66mm und Ø45mm R6 HSK
WerkzeugspindelAntrieb: Direkt angetriebener Asynchronmotor mit Kugellagern; Anschluss: Spannzangenfutter ø43 mm DIN 58766
Druckluft6 bar
Strombedarf (andere auf Anfrage)400 V / 50 Hz
AbmessungenBreite: 1365 mm, Höhe: 2076 mm, Tiefe: 1865 mm
Gewicht (ca.)1250 Kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
