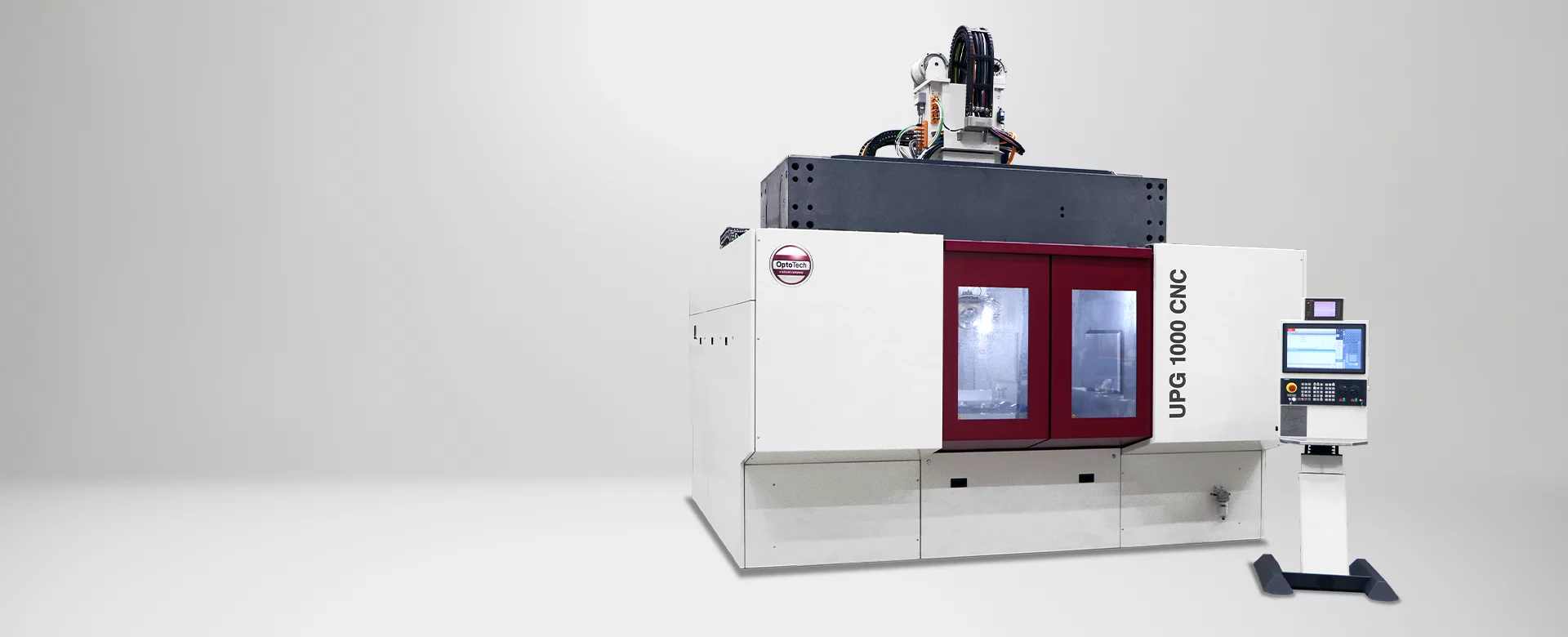

UPG 1000 CNC
Die neue Ultrapräzisions-Schleifmaschine UPG 1000 CNC wurde speziell zur „cut to polish“ Komplettbearbeitung von bis zu 1m Durchmesser großen Astro-Optiken entwickelt. Ob Sphären, Asphären oder Freiformflächen, die Maschine bietet Ihnen höchste Präzision beim Schleifen in Kombination mit einer integrierten hochgenauen Messtechnik. Typische Anwendungsbereiche sind Astronomie und Weltraumforschung, Luft- und Raumfahrt, Halbleiterindustrie, SiC-Verarbeitung und andere Bereiche der Hochpräzisionsoptik.
Feinoptik
CNC
Schleifen
Schließen
Video
Kontaktanfrage
Highlights

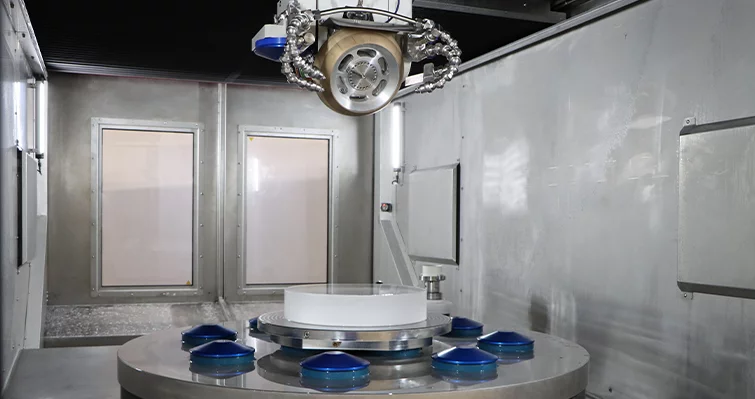

- "Cut to polish" Komplettbearbeitung: Feinschleifen, Feinstschleifen, Randbearbeitung und InSitu Messtechnik
- Ultrapräzises Schleifen von Sphären, Asphären und Freiformflächen. Ideal für die Bearbeitung von hyperbolische Flächen von Astropiken.
- Dieser hocheffiziente Aufbau ermöglicht es alle wichtigen Zukunftsbauteile im Bereich ASTRO-Optik, High-end Optiken für die Halbleiterindustrie sowie Weltraumtechnik optimal zu fertigen

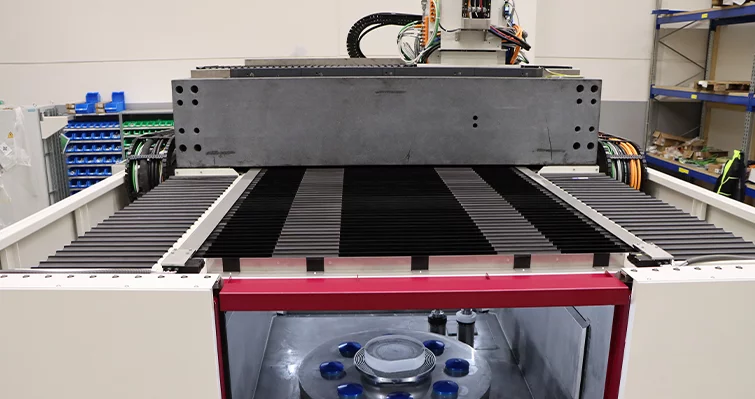

- Hochsteife Portalbauweise. Maschinenbasis aus Granit.
- 4 CNC-Achsen für maximale Freiheit bei der Bearbeitung
- Hydrostatische Führungen
- Absolute Heidenhain Linearmeßsysteme

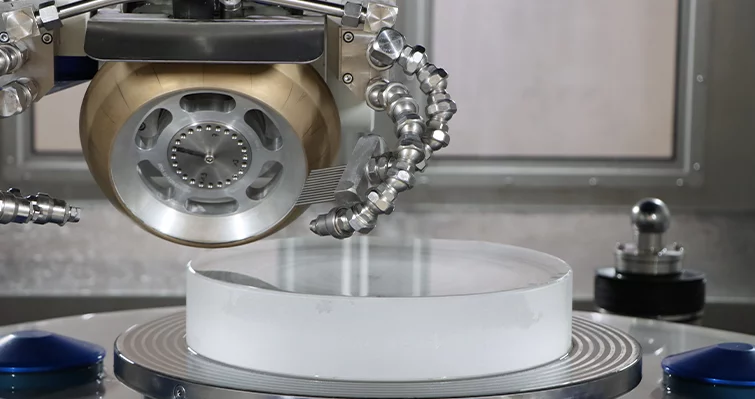

- 1 Schleifspindel zum ultrapräzisen Schleifen und eine Abrichtspindel zum Abrichten der Schleifwerkzeuge
- Integrierte hochgenaue Messtechnik
- Siemens Sinumerik One CNC-Steuerung mit OptoTech Benutzeroberfläche
Optionen
- Schleifwerkzeuge
- Spannsysteme
- Kühlmittelbehälter
- Präzisions Kühleinrichtungen zur Kühlung der Achs- und Spindelantriebe und des Hydraulikaggregates
- Hydraulikaggregat zur Versorgung der hydrostatischen Führungen
