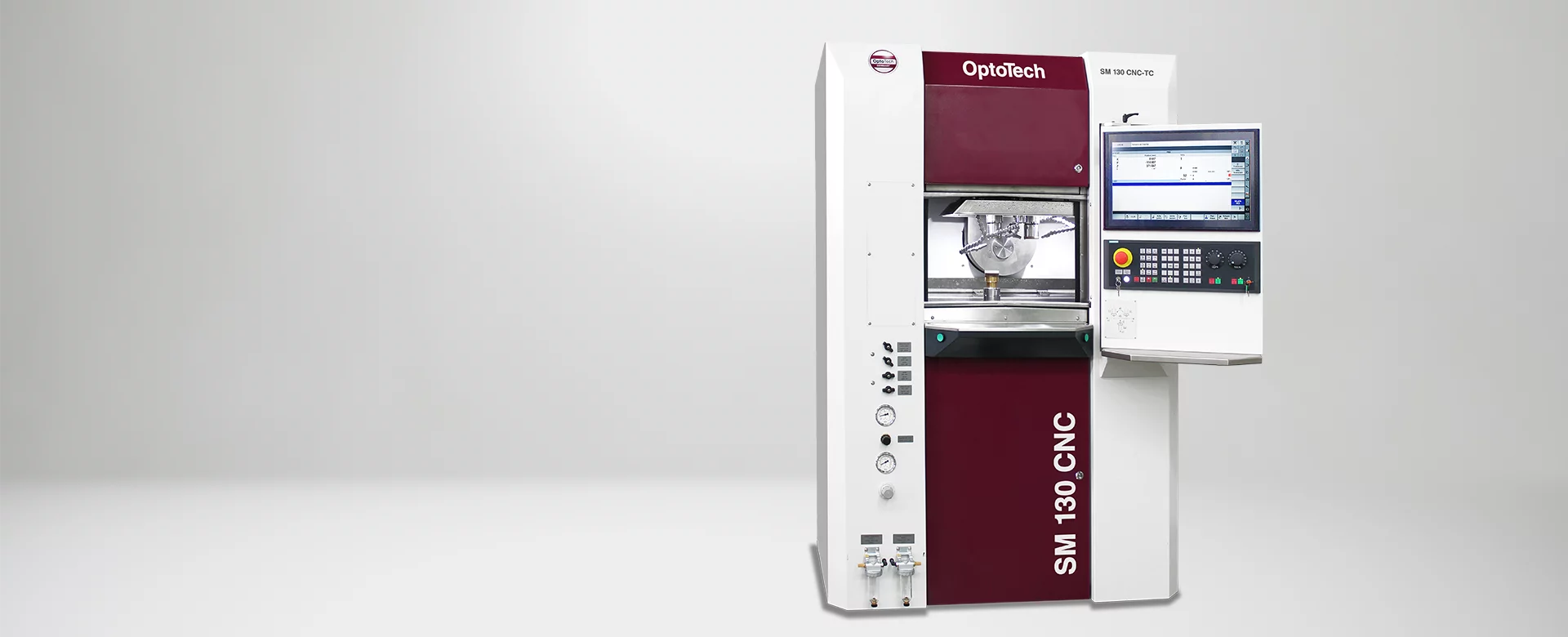

SM 130 CNC-TC

Die Schleifmaschine SM 130 CNC-TC mit 2 Schleifspindeln ist die ideale Low Cost Variante einer Hochgeschwindigkeits CNC Schleifmaschine. Der universelle Arbeitsbereich, die einfache Bedienung in Verbindung mit modernster Schleiftechnologie mittels Standard Topfschleifwerkzeugen sowie das Preis-Leistungsverhältnis dieser Maschine wird Sie begeistern.

Feinoptik
CNC
Schleifen
AllgemeinHighlightsSystemvorteileProzessmerkmaleOptionenTechnische Daten
PDF Download
Kontaktanfrage
Kontaktformular


Kontaktanfrage

Highlights

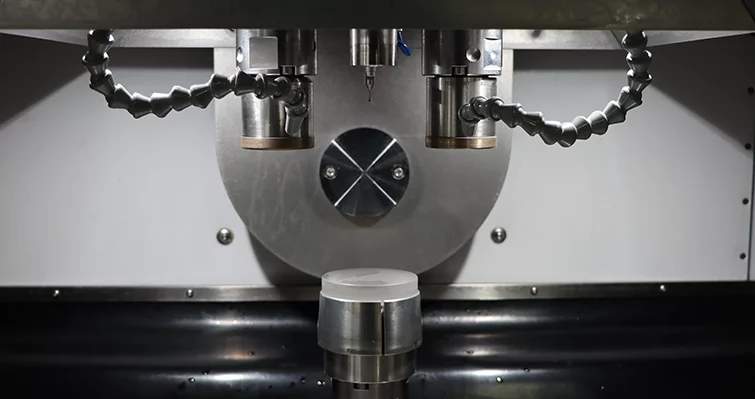

  • 3 Spindeln (Werkstückspindel, 2 Schleifspindeln)
  • Einstellung der Bearbeitungsparameter mit 3-achsiger CNC Steuerung
  • Einfache Bedienung durch Eingabe und Einstellung der Linsenparameter und Technologiedaten über eine CNC-Steuerung mit Benutzer Dialogmenü
  • OptoTech Benutzeroberfläche, Microsoft Windows

Systemvorteile

  • Ideale Low-Cost Variante einer High-Speed CNC Schleifmaschine
  • Einfache Bedienbarkeit
  • Energieeffiziente Motoren: Energieeinsparpotential bis zu 30% (abhängig von geforderter Leistung)

Prozessmerkmale

Bearbeitungszyklen:

  • Sphäre Schleifen mit Standard Topfschleifscheiben
  • Vor- und Feinschleifen sowie Randbearbeitung mit Kombiwerkzeugen KombiTool oder KombiTool+ [link]

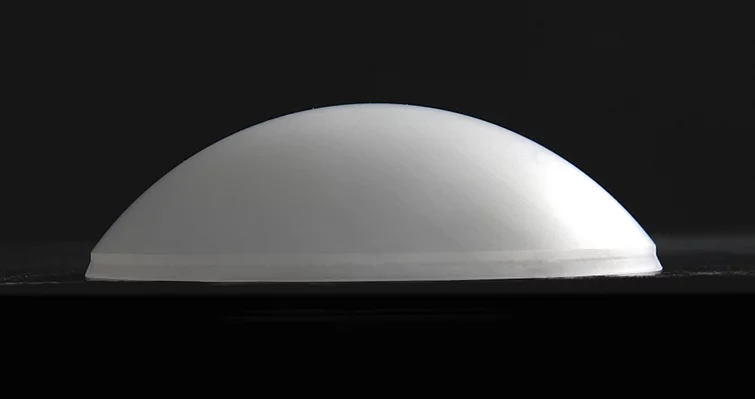

  • Schleifen einer Schutzfase (Radienfase) mit der Topfschleifscheibe
  • Asphärenbearbeitung mit optionalem Softwarepaket F-Cube 2D

Optionen

  • Asphärenbearbeitung mit optionalem Softwarepaket F-Cube 2D
Technische Daten
SM 130 CNC-TC
Anwendung

Schleifmaschine zum Vor- und Feinschleifen von sphärischen und asphärischen Linsen

Arbeitsbereich Durchmesser10 mm - 130 mm
Arbeitsbereich Durchmesser (Asphären)10 mm - 150 mm
Arbeitsbereich Radius10 mm bis plan
SteuerungSiemens Sinumerik 840D Solution Line
Schleifspindeln2 (Vorschleifspindel und Feinschleifspindel)
WerkstückspindelDrehzahl: 5 - 1.500/min, stufenlos regelbar; Anschluss: Flanschanschluss; Spannsysteme: Vakuum, Spannzangen oder Hydrodehn
WerkzeugspindelnDrehzahl: 5.000 - 20.000/min; Antrieb: Frequenzgeregelte Drehstrommotoren: Anschluss: Hydrodehn-Spannfutter Ø25x42mm (DIN)
Vakuum-0.7 bar
Druckluft5 bar
Strombedarf (andere auf Anfrage)5 kW / 400 V / 50 Hz
AbmessungenBreite: 1425 mm, Höhe: 1990 mm, Tiefe: 1765 mm
Gewicht (ca.)2000 kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
