ASM Rx-A

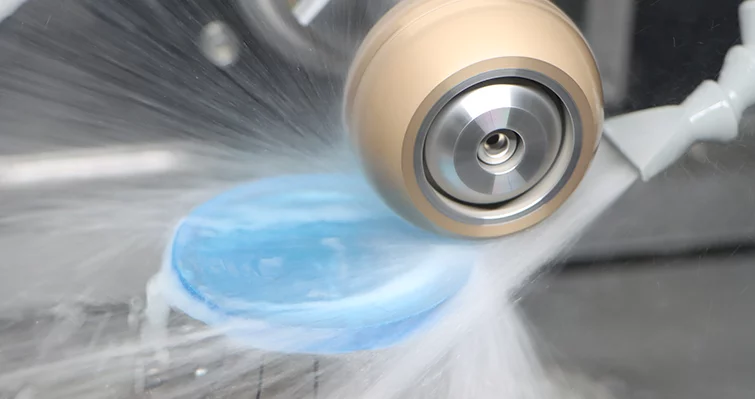

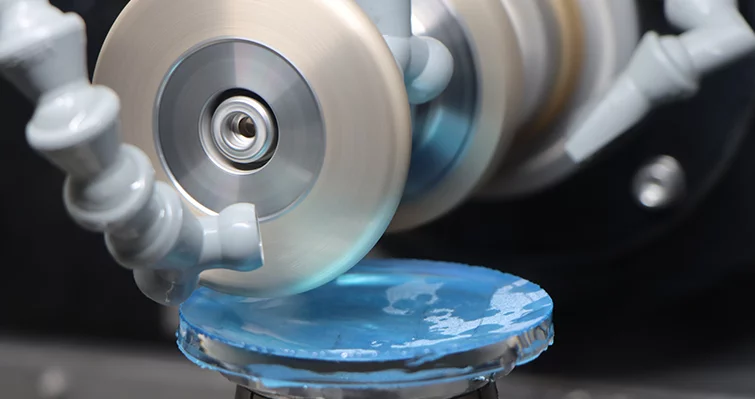

Die ASM Rx-A ist die ideale universelle 4-Achs Schleifmaschine für mineralische Brillengläser. Kugeln, Asphären, torische, A-torische bis hin zu Freiformflächen können in höchster Präzision und Genauigkeit hergestellt werden. Die Maschine bietet ein qualitativ hochwertiges Schleifen durch 2 interpolierende Achsen.

Brillenoptik
Fräsen / Drehen
Automation
Mineralglas

Highlights

  • Zur Bearbeitung von rückseitig-progressiven Brillengläsern inkl. Rand (elliptisch und Fase), wie progressive, sphärische, torische, a-torische und prismatische Flächen, konvex und konkav, aus Silikatglas sowie organischem Kunststoff.
  • Hohe Prismen möglich durch einzigartige Kinematik

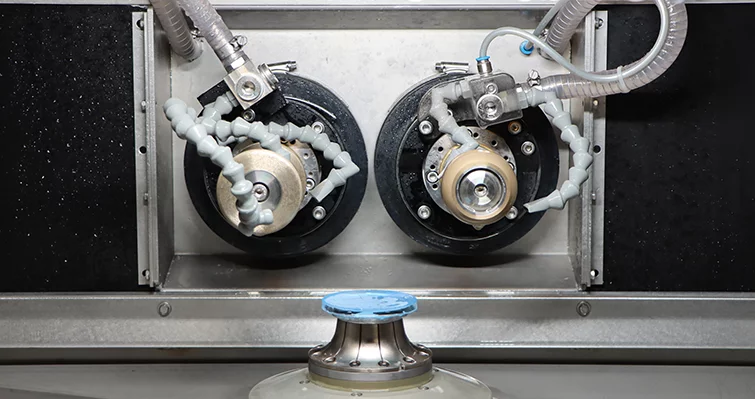

  • Bis zu 4 Schleifwerkzeuge in 2 Werkzeugspindeln möglich. Für Grob-, Mittel-, Fein- und Feinstschliff.
  • Hochgeschwindigkeits-Einflächenbearbeitung beliebiger Linsenformen (abhängig vom Werkzeugdurchmesser)
  • Automatische Beladeeinheit für vollautomatischen Schleifprozess
  • Kurze Rüstzeiten durch Microsoft Windows Betriebssystem mit OptoTech Benutzeroberfläche
  • Schneller und präziser Werkzeugwechsel durch HSK-Spannfuttertechnologie. Kombitool- und Singletool-Variante
  • Wear Improvement Technologie: Die Maschine kalibriert sich automatisch von Glas zu Glas. Adaptiver Werkzeugverschleiß.
  • Automatische Drehmomentregelung für reduzierte Bearbeitungszeit

Optionen

  • Automatische oder manuelle Version mit kleinstem Platzbedarf verfügbar
  • Barcode-Handscanner
  • Ferndiagnose
  • LAN-Verbindung
ASM Rx-A
Anwendung

Automatisiertes Hochpräzisions-Fein- und Feinstschleifen von Mineralgläsern

Arbeitsbereich Durchmesser (abhängig von Öffnungwinkel)50 mm - 70 mm
Arbeitsbereich Radius ccAbhängig von Werkzeug-Durchmesser
Arbeitsbereich Radius cx40 mm - ∞ (mit Standardwerkzeug) + 12 dpt. - Plan
SteuerungBeckhoff TwinCAT 3 (15“ touch screen)
GlasmaterialMineral Glass
Produktivität6 lenses/h
WerkstückspindelDrehzahl: 0 - 6.000/min; Anschluss: Spannzangenfutter ø43 mm DIN 58766
WerkzeugspindelDrehzahl: 10.000/min (Vorschleifwerkzeug 1+2); Anschluss: HSK-Spannfutter
WerkzeugspindelDrehzahl: 4.000/min (Feinschleifwerkzeug 3); Anschluss: HSK-Spannfutter
Druckluft6 bar
Strombedarf (andere auf Anfrage)12 kW / 400 V / 50 Hz
AbmessungenBreite: 1275 mm, Höhe: 1720 mm, Tiefe: 2035 mm
Gewicht (ca.)1850 Kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
